MV-01 / MV06安裝說明

套件介紹:

MV01是一套由CPU控的紅外線遙控音量控制系統。可以接受四組非平衡與一組全平衡切換，或是5組非平衡切換。

而MV06則可以接受四組非平衡雙聲道切換與一組6聲道控制。

MV01/06更配備全功能搖控或是面板控制，開機與切換音源時自動轉靜音與微開音量，徹底保護後級與喇叭。完善的CPU程式設計，跟一流廠機一樣強的功能。

而VR更採用等級的ALPS精密VR，音質表現在機械式VR中絕對是最強的。

訊源切換更採用高價的TAKAMISAWA繼電器切換，微小細節都不放過。

一 配件清點

1. 訊源板       * 1

2. 音量控制主板 * 1

3. 遙控器       * 1

4. 紅外線接收器 * 1

5. 音源選擇開關* 1

6. 變壓器(選購品)* 1

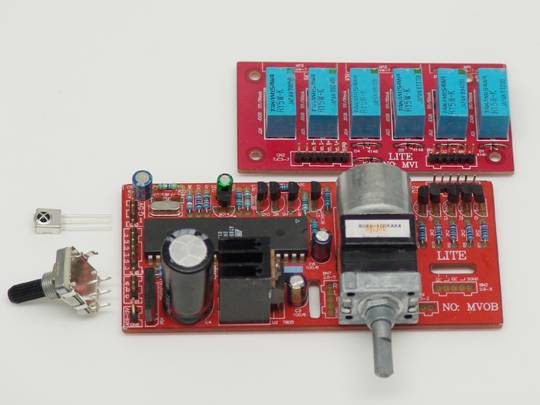

紅外線接收器 訊源板

音源選擇開關 音量控制主板

二 安裝方式

1. 首先您必須將需要安裝於機箱上的孔位鑽好。
一般來說，您需要鑽RCA孔(4組)或是平衡輸入的XLR端子孔位(一組)，再來是固定訊源切換版與音量控制主板的孔位，最後是音源選擇開關與紅外線接收器的孔。

2. 在零件都固定在機箱上之後，可以開始進行系統的配線。
首先將電源需要的9-12ACV接上音量控制主板右下角的CN8，此接點無極性之分。
接下來把紅外線接收器連接上音量控制主板得CN3，而接收器的正面朝向自己(就是有個X狀網罩的那一面)，接腳朝下來算左方第一腳是”1”，中間那隻是G，右方第一支則是”5V”，不可接錯。
接下來接訊源選擇開關，這個開關有三隻腳，是連接到音量控制主板的CN4，而開關的中間腳恆為b，其餘兩腳是a跟c，a與c可互換的。
再來這個程序可做可不做，就是製作輸入訊源檔位切換顯示，若有需要，則需要在面板鑽出5個LED孔，來代表1-5檔輸入顯示。這五支LED的長腳端，要並聯起來接到音量控制主板的CN5的L+腳位，其餘LED的短腳位則分別接到CN5的L1-L5位置，來表示切換時的檔位。

3. 接下來要配置音量控制主板與訊源切換版之間的配線。
MV01部份，您必須先配好RCA端與XLR端到訊源切換板的配線，配線順序則標示XP1右方(最靠板子邊緣)為非平衡的第一組輸入，有三個孔，分別是R/L/GND，分別是右聲道訊號/左聲道訊號/接地。非平衡部份可以接四組，就是XP1與XP2方塊中依序接入，而XP3方塊中則是第五組訊源，可以接受平衡訊號(此部分已說明書說明為主，PCB標示不同於實際狀況)。而平衡訊號的腳位由XP3方塊中右方算來分別是R+、R-、L+、L-，SGND的孔位則與PCB標示相同。
MV06部份，非平衡部份請參考MV01接法，可接三組或四組(第四組與六聲道那組中的主聲道共用)。6聲道控制方式則與PCB標示一模一樣，依照PCB標示的FL、FR、FC、RC、RL、RR接入，其中RC可以當作超低音檔。
然後先連接音量控制板的CN1到訊源切換板的BN1，照順序接上，第1腳對第1腳就對了。
最後接上音量控制板的BN2到訊源切換板的CN2，MV01依序接上5條線，依照PCB標示即可，這裡的腺就是等同於訊號線，且注意線材品質。MV06就需接滿7條線。

4. 最後就是由音量控制板的BN7輸出到前級放大的IN了，由音量控制板的BN7輸出，非平衡的用法皆SGND/R/L即可，平衡接法則要接滿5條線，即SGND / R+ /L+ /R- /F-。

5. 最後可以上電測試了。

6. 操作上說明:
開機時會靜音，也就是CPU會控制馬達將VR轉到最小。然後訊源輸入切換在2(這是原廠設計的防呆處置)。此時就可以接受操作，可以調整音量大小(經由手動或是遙控)。
切換檔位時，會強制靜音，VR會轉到底再切換，需時約5-7秒，然後音量會微微打開一些，輸出小小聲音。靜音(MUTE)時VR會轉到底，檔位顯示LED會閃。
MV01的1-4檔訊源輸入是非平衡，第5是全平衡。MV06的1-4檔是雙聲道控制，第5檔是六聲道控制。

音量VR的操作嚴禁暴力扭動，會損壞齒輪。
