我的I Want DIY M10裝機心得說明                      by Tackyla

一．前言:

以前常聽別人說:A類擴大機很好聽.但是一直都無緣體會.一直到在朋友家聽到A1-S後才知所言不假.於是乎很想自已DIY一部A類擴大機.原因就是聽說這樣比較省錢又比較有成就感.但是又擔心自已非電子科班出身連電子符號有些都看不懂.電路更是須要向他人請益或網路尋解.所以遲遲都在網際衝浪.不敢動手.一直到I Want DIY推出3款後級才有機會一親芳澤.因為主電路板已經組裝測試完成.剩下只是簡易的裝配線和焊接.對我這種新手最適合不過了.在這3款後級中，我選擇了M10.因為我是新手.光聽那些前輩說如何測量偏壓.計算偏流的我就頭痛.乾脆選一個最簡單入門免調整的M10.(其實是小朋友不答應)

二．序曲:

話說那天.管理員說:陳先生有您的快遞. 很重哦!一看1大箱+2小盒.心想M10終於來了.二話不說馬上簽名.搬回樓上開箱看看.東西排列蠻整齊.清點一下.好像缺螺絲.(其實是表列有誤)心想沒關係好處理.就準備動工.

三．機件組立篇

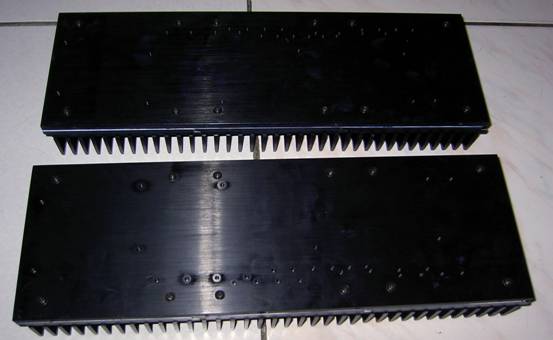

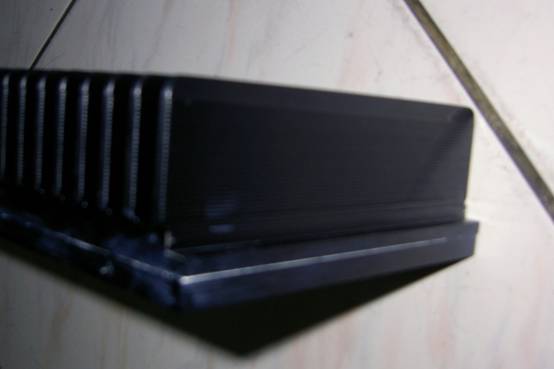

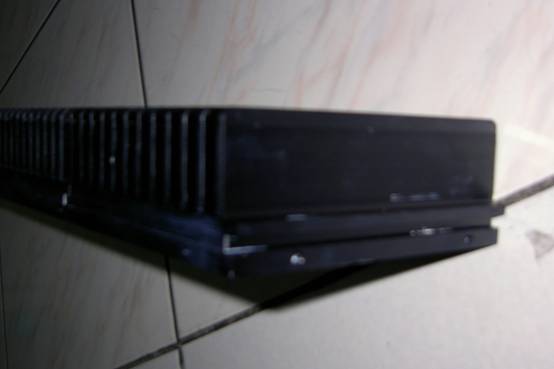

1．先組裝散熱片的部份:將3片散熱片排好.接合處先用小銼刀修整一下毛邊.再接合會比較整齊.再拿出放大電路固定板.先比劃比劃位置.沒問題.接著拿出以前DIY電腦的散熱膏出來.抹在放大電路固定板上.再用墊板稍微給它括均勻一點.別抹太厚反而影響散熱..此處用的螺絲是2.螺絲(非M3規格.有帽沿.長)*32.這一包裡面較長的螺絲.還有晶體的位置是在下方.接合後切齊的是朝面板.有凹槽的朝是背板.別弄錯了

.

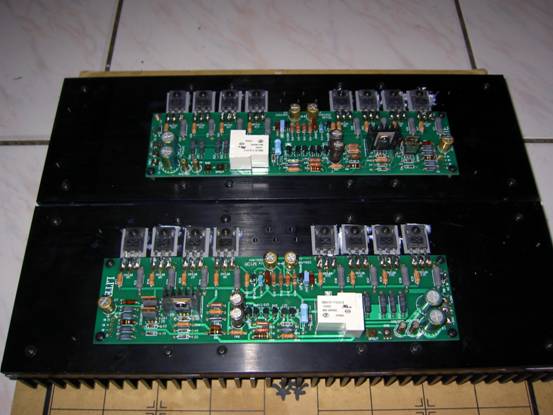

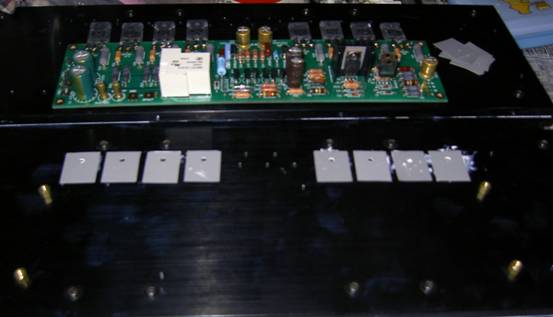

2．放大電路板固定:將放大電路板放上在剛剛組好的散熱片上對照一下孔位.因為是採通用設計所以有很多孔位.別對錯了. 此處用的螺絲是:銅柱M3規格.5mm長)*8和螺絲(M3規格.長)*22(固定晶體).及(M3規格.短)*8(固定電路板).先將銅柱鎖上用小扳手上緊.拿出散熱矽膠片鋪在欲鎖晶體的位置.(我是有抹散熱膏再貼上矽膠片.心想可能會增加散熱.而且矽膠片也不容易跑來跑去).

***請注意：此部分務必參考技術部日後公告的裝機說明，散熱膏的使用請務必小心！***



先將電路板固定再將晶體鎖緊

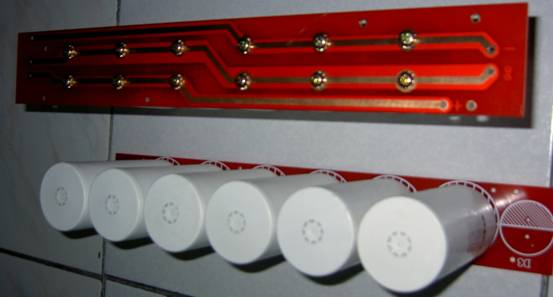

3．電容組裝:因濾波板的孔位有出入.建議先核對孔位.鑽孔後再組裝電容.看到這乳白色的12顆RIFA電容.心裡只有一個想法”真超值”.這是最簡單的部分.因為電容上有標示正極.只要將它固定在濾波板的正極孔位上用隨附的螺絲及齒狀華司固定即可.當然負極的部份也要固定.組裝完可看一下RIFA的MARK都在同一邊.才是正確的

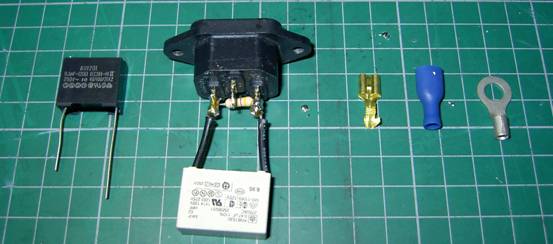

4．機箱配件組立:將機箱的配件1. AC電源座2.保險絲座3.RCA座.4.喇叭端子.及變壓器座裝上機箱.變壓器座可用旋轉的方式旋入比較省力.1.AC電源座可先加工一下裝個火花消除器或串個電容.反正青菜鹹魚隨人高興.不裝也可以.

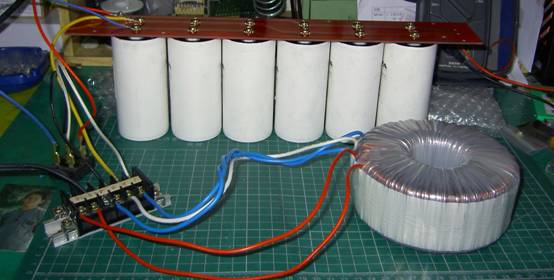

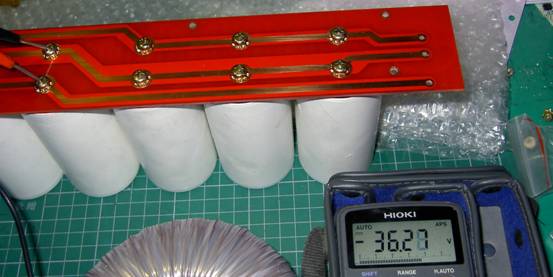

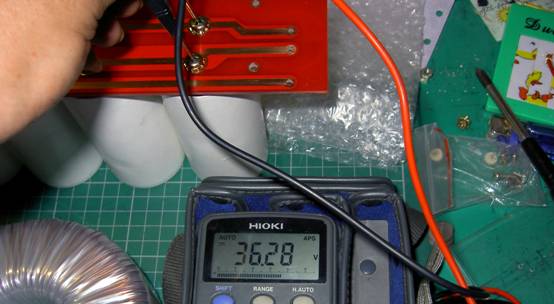

5．放大電路板測試:這個步驟可以省略.因為I Want DIY均已測試過.我是吃飽太撐了.將變壓器.整流子.濾波板依序接好後上電測試.電壓約35~36V左右.斷電.接上洩放電阻放掉濾波板上的餘電.待無電壓時再接上放大電路.放大電路板上電源側有一個AC IN接點.直接接變壓器二次側電源(25V.任選一條.別接0V哦).因為喇叭保護器已設計在放大電路板上若AC IN沒電源則喇叭保護器無法動作將不會有聲音.



6．面板部份:面板部份只有一個開關和LED.先將開關固定在開關固定架上.當然可先加工一下裝個火花消除器或串個電容.再固定在面板上.先將鋁質按鈕裝上再固定會比較準確一點.2片L型面板固定架我是先固定在面板上而不是散熱片上.我想會比較好鎖.

四．配線篇

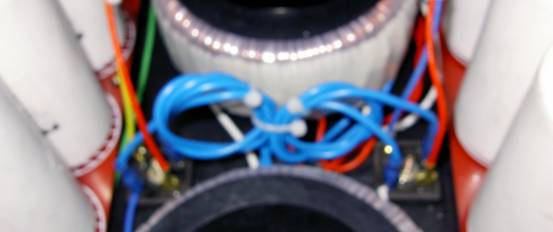

1．變壓器:將變壓器放入變壓器座.線頭朝上朝下都可以.上固定蓋先概略鎖緊.方便調整出線位置.我覺的朝下看起來線比較少.2顆變壓器的一次側的2條線分別互絞後.一條拉至AC電源座.一條拉到前方面板開關處.



2．濾波板接線:先將濾波板上前後2處的 ＋.－.的線先焊好或用端子採螺絲固定.若用端子採螺絲固定須自行更換長度稍長的螺絲.免的無法固定.DC IN 的G可直接用變壓器2次側白色線.或另外配線連結.DC OUT的G則須另外配線給放大電路板用.

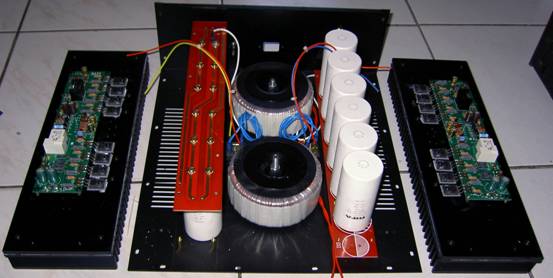

3．濾波板固定:先將濾波板放入底板對照一下孔位後拿出.因為有部份孔位不是很正確.須自己鑽孔.將固定用銅柱依序鎖上底板.鎖完後再將濾波板放上去.但請不要將濾波板鎖上.因為還沒有固定橋式整流器位置.我是將橋式整流器放在2顆變壓器中間.等固定好整流器再來固定濾波板.

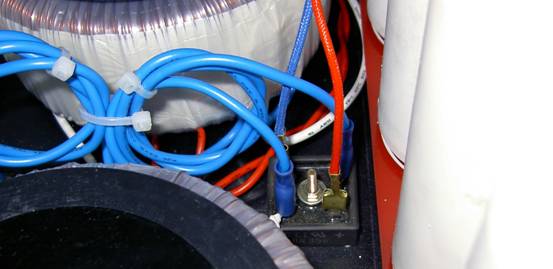

4．固定好橋式整流器.準備將變壓器2次側的AC25V(藍色線)有2條.接到橋式整流器上的AC. 變壓器2次側的白色線如2.所言.一顆變壓器用一個整流器.建議整流器的端子連接用專用端子.因為地方小不易焊接.請注意要將喇叭保護器的電源線在此時預留下來否則……..

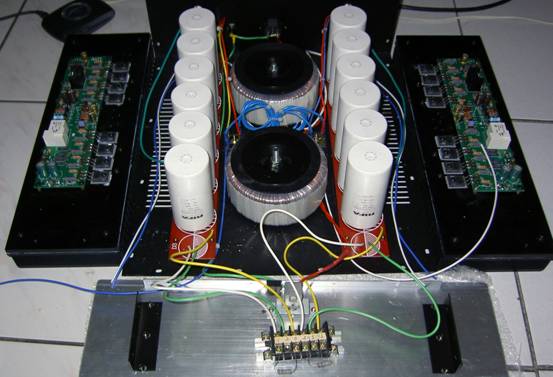

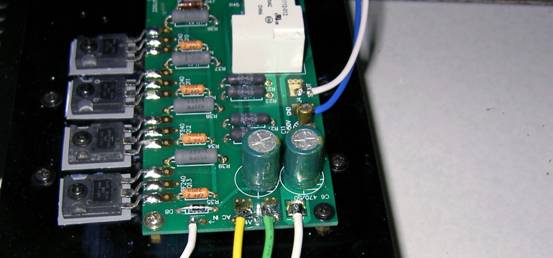

5．變壓器. 橋式整流器. 濾波板.均固定好後.依序將端子都插上.變壓器1次側的紅色線焊上電源座.電源座另一端則焊好線經過保險絲座.拉到前方面板.再焊到電源開關上.變壓器1次側的另一組紅色線拉到面板開關處焊上.此時可先上電確認整流濾波的電壓.或省略.準備將濾波後的電源接上放大板.若您有做電壓確認記得一定要用電組消化濾波電容上的電以免造成意外.將濾波板上的＋接到放大板的+34V.G接到G.－接到-34V.此時預留給喇叭保護器的電源接到放大板的AC IN.

6．端子接線:我是用一般RCA端子輸入.分別接到UIN. 2點.您是採平衡式輸入則接+IN.-IN.G 3點.喇叭輸出則在上方的OUT.GND2點.我是先焊端子側.再焊到放大板.

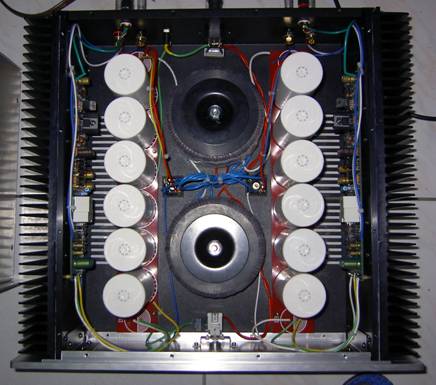

7．全機組合:將散熱片與底板接合先鎖上背板的螺絲.再將面板裝上.上螺絲.此時底部螺絲未上.將機子放在板凳上.在將底部的螺絲都鎖上.在將頂板蓋上就大功告成了.

五．成果分享

終於完成了趕快把喇叭.前級.CD-PLAYER的線都接上.迫不急待想聽聽自已的成果.依序開機待熱先讓它熱個十幾二十分再說.順便聽聽有沒有另人討厭的亨聲.果真是亨聲大作..而且只在右邊.心想糟了.再檢查一下結果是訊號線沒接好.還好先用試爆喇叭比較不心痛.換回自己平常聽的喇叭放入蔡琴的機遇第1.2首鋼琴的聲音鮮明有生命力.第3首的大提琴聲也另人沉陷.真是美聲.只有一個結論:超值的美聲.



後記:

這是我的第一次報告.就這麼給了I Want DIY.寫完真的是不知所云.希望能對您有些幫助.

我的器材:

CD-PLAYER ：AGNAVOX CDB-471

前  級：DIY KEC ECC88 TUBE-PRE

後  級：全新剛出爐的I Want DIY M10真的真的是”熱”的.

揚聲器： BARY 600SERIES
