LS60全平衡真空管前級裝機報告
前言
前管後晶的系統架構一直是我的理想,無奈使用的PASS ALEPH後級是平衡架構,而大部分的管機前級都是單端,終於在IWDIY看到了LS60全平衡真空管前級,前管後晶理想架構得以實現。
裝機過程

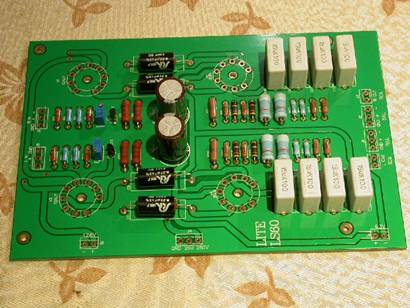

LS60的套件裝配容易,幾乎只需要配線即可達成,因此以較多的照片呈現我所做的其他修改。裝機時考量未來試機時,真空管多次挿拔造成接觸不良問題,第一時間想到的是換掉原來真空管座

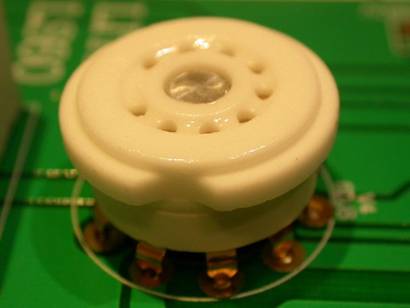

先拆下腳座。

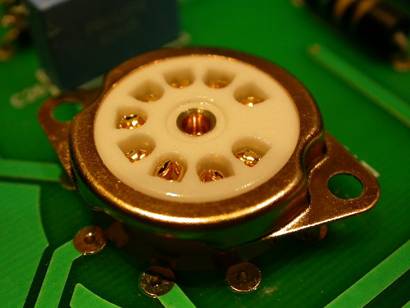

換上鍍金腳座
電源板則換成搭棚的鍍金腳座

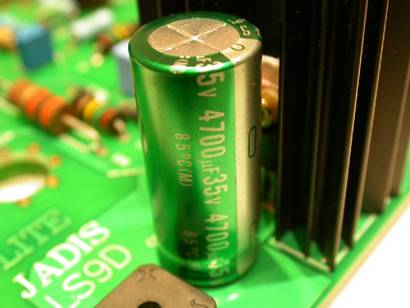

電源板部分提供燈絲電壓穩壓的電容加大。
燈絲電壓穩壓的大電容並一0.01UF的小電容

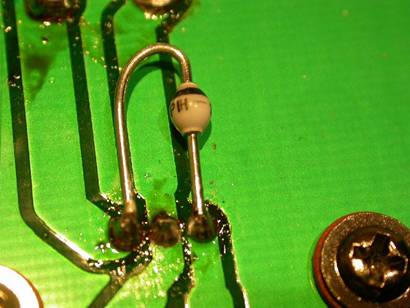

在穩壓IC的輸入與輸出間增加一保護二極體

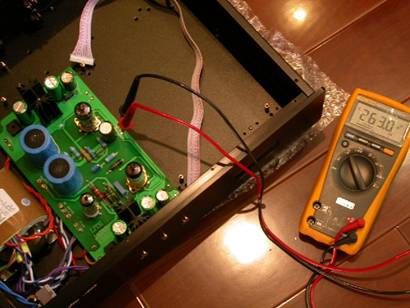

完成LS9D電源板後,接上變壓器測量高壓。
接下來是配線工作,我選擇的是V03繼電器式音量控制,

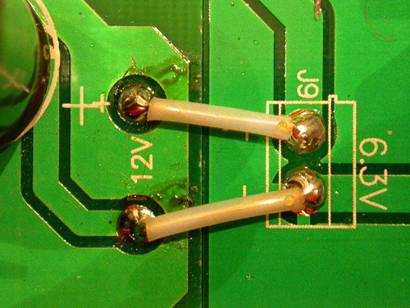

在輸入LS60的電源線以OCC銀線連接

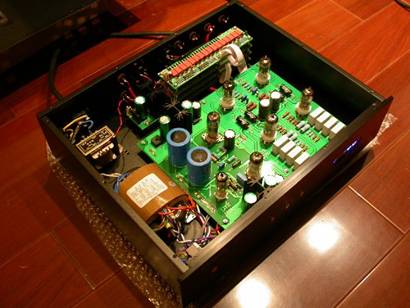

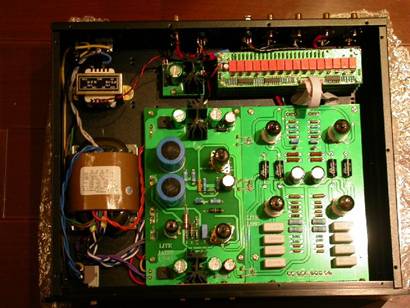

全平衡真空管前級就在OCC銀線連接後大功告成

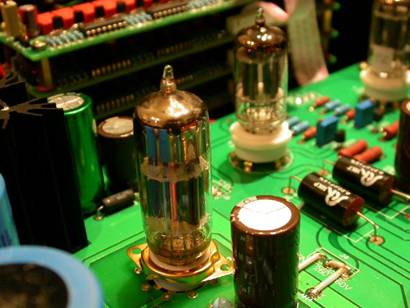

當真空管燈絲緩緩亮起,在這寒流來襲的日子裡,心中充滿著無限暖意!!
結語
直得一提的是,由於在上電後高壓只剩下220V左右,因此將變壓器次級電壓改以較高的電壓輸入,最後以大約270V的電壓供電,初聽LS60有著濃濃的管味,在人聲表現極佳。
LS60的升級空間然仍然相當大,目前僅以IWDIY附贈的測試管聆聽,在未來打算全部換上新的真空管,或是改以用在ARC REF2 MK2的6H30PI,如果改用6H30PI也許必須重新定製變壓器,也打算將M-CAP電容的等級提高或是換上JENSEN電容。LS60更上一層樓值得期待!!
PS : 在此要特別感謝服務部細心和完整的包裝,經過了三百多公里的路程,不管是配件或是真空管,沒有一個部分在運輸過程中損毀。也要謝謝技術部在裝機過程中的指導。
