IWDIY A680後級裝機心得分享
．作者 BOBJU．
喚起美好的回憶
如果您接觸DIY音響比較早，應該很懷念那一段曾經有過的美好時光，如同時下年輕人流連穿梭連於電腦商行一般；在台北中華商場未拆除前，靠北門忠棟(好像是吧！)是當年DIY音響的聖地，您可以在這裡輕易找到DIY音響所需要的各種套件、機箱及零配件；當時的DIY音響套件品牌眾多，大眾化的諸如工雅、美林、聯合，高檔位的則有直線、名揚、音光；這些套件都有一個共同的特色，就是都以半成品供應，且強調經過品管與測試；當時有人戲稱，只要看得懂ABCD，分得清紅黃藍綠，裝機成功率100％。而機箱呢？就更是百花齊放了，前級、後級不稀奇，TUNER、卡座甚至於LP唱機殼都買的到，除了陽春的元山牌機箱外，各種款式開好孔位、印好標示的機箱多不勝數，記憶中我曾買過一款「美林牌」25W+25W後級套件，搭配使用的機箱面板上則印有「KINWOOD」品牌標示，您是否覺得有些神似的感覺呢？(ＸＸ同胞的光榮，啊！COPY啦！)
拜電腦網路科技之賜，隨中華商場拆除而幾近消逝的DIY音響又興盛了起來；透過網路方便的資料查詢及討論交流，讓DIY音響時所遇到的問題更容易找到答案。
從第一次發現IWDIY這個網站，就讓我有非常深刻的印象，細心一點的讀者會發現，這個網站不太一樣，它所提供的產品完整度非常高，以這次要試裝的A680來說，套件的內容不僅限於放大板電路板，而是一套不需要添購任何零件就能組裝完成的完整套件；廠商運用設備資源，以儀器測試幫我們先完成零件的挑選配對，相對於DIYER的亂槍打鳥，這絕對是無法企及的優勢；而放大電路板上的零件出廠前也都已經焊妥測試完畢，機箱也開好孔位印好標示，裝機者完全不必為了零件挑選、配對及調整而傷腦筋，更不必費神費力的為了機箱去作裁板、鑽孔、攻牙等五金加工，只要完成機箱組裝合及機內配線，就可以快樂的歌唱，讓我仿拂重回往日美好時光，這種感覺真是太幸福了，「只要看得懂ABCD，分得清紅黃藍綠，裝機成功率100％」，哇！真爽。
串起與散落
不過這樣的喜悅並不持久，當我收到套件的那一刻，差點哭出來；哇靠！這是甚麼玩藝啊！又大又重的一箱，天啊！當初版主可沒有說必需要搬得動三十公斤的重物爬上頂樓才能參與裝機啊，喔！難道是我的不對，因為沒有告訴版主我住的是公寓頂樓，沒有電梯？！！所幸我們的「黑貓宅配」大哥看我面有菜色，當下二話不說的幫我把這箱傢伙扛上了頂樓，真是謝主隆恩，否則我還沒開始裝機，就得先休養個好幾天囉。
清點核對
東西搬進後，當然是先拆開來瞧瞧，每一項零件都是用氣泡布或泡棉布包覆起來，保護的很好，但是主放大板包裝就不怎麼可愛了，由於板上零件已焊妥，雖然用泡棉布包起來裝入箱內，在放置及運送的過程中可能因為受到壓擠，有部份零件已被折彎，雖然不致於損壞，但是看到心愛的零件東倒西歪的躺著，總是有些心疼，如果能稍微強化這部份的包裝就更好了；致於裝機者，在收到零件後一定要先檢查一下，看看放大板上的零件是否有受損歪斜造成短路，雖然只是一個小動作，確能讓您的機器保平安，切記！切記！

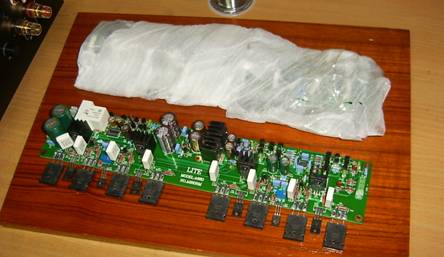

主放大板以泡棉布包覆
就在我清點物品時候，手機與電子信箱同時接到IWDIY服務部小姐及另一位試裝A680的台中王兄通知零件誤寄的消息；原來是美麗的IWDIY服務部小姐把散熱片與放大板的接合鋁板寄錯了，所幸一同裝機的台中王兄及早發現並通知IWDIY，很快的在第二天中午我就收到了重寄來的零件，另外IWDIY服務部小姐同時也把印有A680型號的面板寄給我，並要求我把原先寄來A200型機箱的面板寄回；雖然有點小失誤，但確讓我感受到IWDIY的效率一級棒。
動手組裝
既然A680是完全套件，零件也都測試調整完成，裝機者要做的就只是組裝與配線，用說的不如用看的，我們就配合照片一步步把它裝起來吧！
經過大致致規劃，我把裝機的程序分為下面幾個步驟：
一、 組合機箱背板零件。
二、 組裝散熱片與放大板。
三、 組裝濾波電容模組。
四、 配線加工。
五、 鑽孔安裝濾波電源固定銅柱。
六、 平衡/非平衡轉換板安裝。
七、 裝變壓器、電源開關及橋式整流子。
八、 拉訊號燈電源線。
九、 組裝放大片模組、濾波電源模組。
十、 裝上面板。
十一、開聲與試聽。
OK，就讓我們就看圖說話，一步一步來完成它吧！

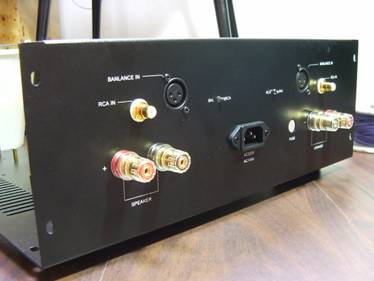

步驟一、組合機箱背板零件。
裝背板端子沒甚麼技術可言，依標示位置把所有零件裝上即可。
為了更換原廠所附較為「簡易」的保險絲座，原孔座以銼刀擴孔加大（下圖左方是原來的保險絲座孔、，右方則是加工過後的保險絲座孔）。

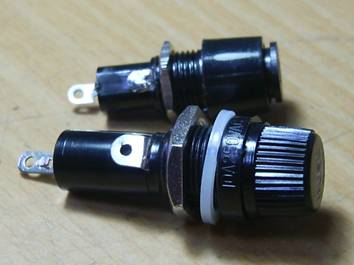

原廠保險絲座與更換後的保險絲座比較
(下圖上方是原廠保險絲座，下方是更換後的保險絲座)
步驟二、組裝散熱片與放大板

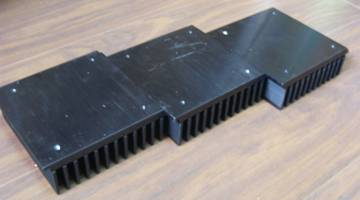

每聲道散熱片由三小塊組成

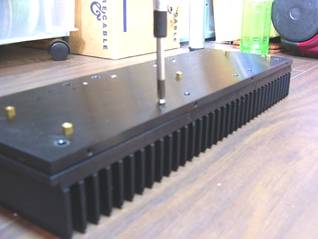

加上組合板

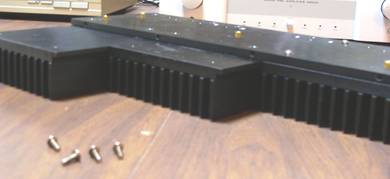

散熱片模組組合完成

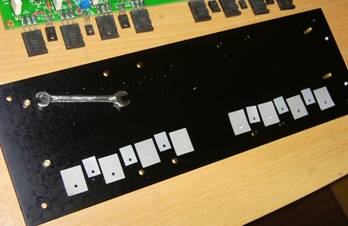

散熱片模組上先放上晶體墊片

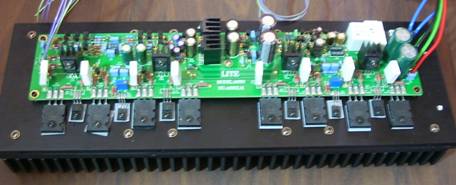

放大模組組合完成
步驟三—組裝濾波電容板模組

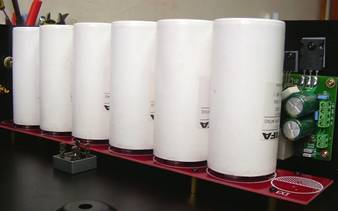

依序把電容以螺私鎖在濾波電源板上即可，惟一要注意的是正負極千萬不可以弄錯喔！

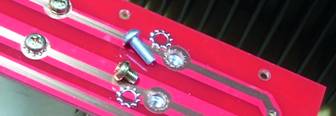

原廠所附的M5螺絲短了一點，被我換成右方較長的尺寸。

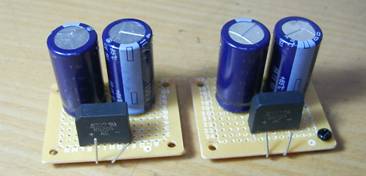

小濾波電容板的搭接組合
步驟四—配線加工

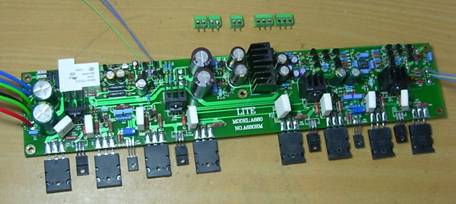

為了讓訊號線與電源線與PCB能夠緊密的接合，我將原本焊在放大板上的端子檯座拆下，約略估算接線的長度並裁剪好後，直接把接線焊在板子上。
68V電源線及訊號線用14WAG鐵伏龍鍍銀線，喇叭輸出選用OCC銅線，36V電源線選用較粗的太平洋牌的18WAG鍍錫線。
經多次考慮後決定與橋式整流只接駁處還是以插梢端子加上護套的方式接合，所以先在濾波板及變壓器與橋式整流接合線端加上插梢座

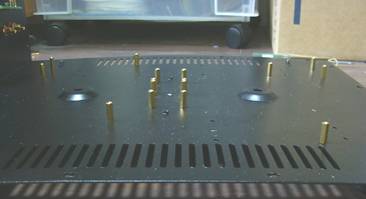

步驟五—鑽孔安裝濾波電源固定銅柱
原廠機箱沒有事先開好固定濾波電源板的孔位，所以這個部份得靠裝機者自行努力。
步驟六—平衡/非平衡轉換板安裝
這部份安裝非常簡單，把平衡/非平衡轉換的搖柄開關焊上，先將搖柄開關的搖柄從機箱後板預留孔申出，再按照PCB孔位把平衡輸入端子的腳位焊在PCB上就行了，安裝的程序中一顆螺絲也不用鎖。
不過原廠附的RCA/BAL平衡轉換開關是三支腳型式(下圖左)，而PCB上所留的孔位是五腳型的包裝，這個部份我在實際安裝時把它改回與原PCB規劃相符的成五腳型搖柄開關(下圖右)，裝上之後無論是在PCB上或是在與機箱的結合上效果都較佳。
原廠附的三腳搖柄開關 經過更換的五腳搖柄開關 平衡轉換板安裝情形
步驟七—裝變壓器、電源開關及橋式整流子
變壓器、橋式整流子裝上之後，從兩顆變壓器的紅色(110V、0V)引線接入電源，電源切換開關則是從保險絲座與電源插座間搭接。變壓器上的藍白藍線為28-0-28交流電，兩條藍線接在橋式整流子的交流電輸入端，中點0直接接到濾波電源板的G即可。
步驟八—拉訊號燈電源線
從濾波電源板拉出一組+42V、0V線給電源指示燈使用，接入LED時先串上一跟22K/2W的電阻
步驟九--組裝放大片模組、濾波電源模組
先把放大模組裝上後，可以先將訊號輸入、喇叭輸出的接線都連接上，完成前開步驟後，再裝上濾波電源板並依PCB上的標示分別接上36V及68V的電源即可；這裡比較要注意的是另外標示AC的孔位是要接到AC28V的交流電源端，也就是接在36V橋式整流器上二個AC電源端的其中一端即可，這個交流電源是用在放大板子上的輸出保護電路，在PCB板子上由一顆1N4001整流成為直流電，成為喇叭保護器的電源，由於裝機方式與以往我們的習慣認知不大一樣，所以請裝機者稍為留意一下。

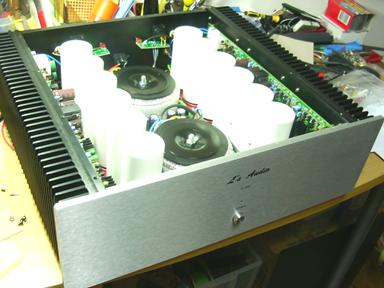

步驟十--裝上面板
到了這個步驟已經快要完工了，只是把固定面板的一些螺絲鎖上，就不再多作贅述了。
步驟十一--開聲與試聽
其實在我上電之前，已先從同裝A680的台中王兄那兒得到訊息，經王兄檢測A680放大板OK，當然，為求謹慎，我還是找了一位朋有一起參與開光大典，在上電前並請他幫我再檢查一遍，看看是否有搭錯線的情形；通電後沒有甚麼異狀，不到五秒的時間兩聲道喇叭保護器分別傳來”搭、搭”的聲音，表示電路正常動作了，先暖機十分鐘等機器狀況稍微穩定後，在喇叭輸出端接上電錶，由於我的電錶是指針式的，接上喇叭輸出端後，錶針幾乎不動，所以也無法提供比較精確的直流數字給讀者參考，所幸先前dj5497兄所作的裝機報告中已有詳盡的描述，我就直接從試聽的部份開始著墨吧！給它接上喇叭聽聽囉！
先藉紹一下搭配的器材吧!

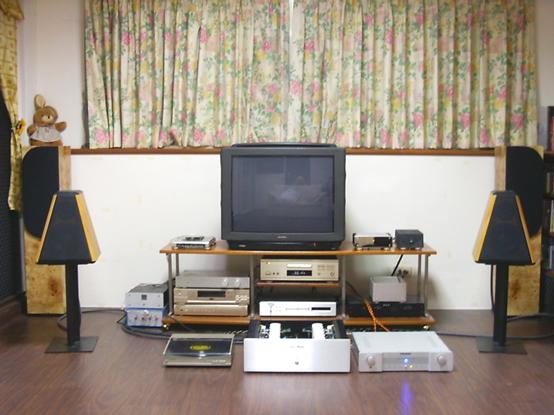

搭配組合：

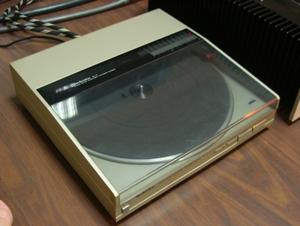

訊源：CD唱盤：DENON 1550AR、LP唱盤TECHNICES SL-5P。
前級：PROART A-200（有平衡輸出及唱頭放大功能）
喇叭：AB-WEB X-1。
參考比較器材：
後級：自裝的TDA-7294後級、LM675後級
試聽唱片：
CD唱片：
LP唱片：
試聽空間：
試聲之前先說明一下背景，為了與A-680搭配，所以我另購入具有平衡輸出功能的PROART A-200前級，這台前級同時具備唱頭放大的功能，所以就把LP也加入試聽組合之中；當然，要試聽，總得要有個比較的依據，而且最好是大家比較熟悉的的機器，這樣比較起來才有些概念，自己庫藏機中TDA-7294及LM-675兩台後級，應該是比較大眾化的機器，所以就用它們來當作參考基準囉！
先聽聽女歌手Eva Cassidy的TIME AFTER TIME專輯，這位年僅三十一歲即香消玉殞金發碧眼的女歌手，生前主要的演唱場所只是酒吧，且只在一家小公司錄了三張專輯，卻帶給後人無限的眷戀。我非常喜愛她清亮中略帶沙啞的獨特歌聲；這張唱片中I WISH I WAS A SINGLE GIRL AGAIN，全曲只用一把吉他伴奏，透過A-680的演出，井然有序的呈現出每一個撥弦，線條清晰浮凸，不含混，也不拖泥帶水，散發出清亮而甜美的韻味，Eva唱到高亢處，聲音定位表現精準，轉音所帶出的氣聲更是扣人心玄，吉它節奏與人聲表演搭配完美，讓整首歌展現出無窮的生命力。
雖然我不太喜歡聽測試片，但是為了瞭解A680的實力，還是翻出了我那張「REFERANCE CLASSICS」。在這張測試片第十三首NATIVITY CAROL，開場的管風琴極低頻相當沉潛，如果系統實力不佳，完全感受不到管風琴的共鳴，透過A680的驅動下，我所感受到「沉潛」與「力道」，與先前使用的TDA-7294後級完全不同，7294在低頻上表現出來的特色是「寬鬆豐厚」，而A-680的表現則是「綿密紮實」，對我來說，這是一種全新的感受，初聆聽時會覺得少了一點衝擊力，但深入聆賞之後，會發現其實A-680的低頻控制力極佳，每一次低沉之後所延續的後座力，都能清楚的感受；如果您看過鹿鼎記，我想用海大富所使用的化骨綿掌來形容，A680的低頻一推出，就像化骨綿掌般，不必強力去衝擊，但您能感受到筋骨的震撼；音樂進入合唱的詠嘆調時，人聲的呈現，如果用視覺來形容，好比以高解析度電視來看奧運會，成千上萬的現場觀眾聚集，萬頭鑽動此起彼落，畫面卻能把每一個影像的型體、顏色、層次都表現出來，不會糊成一片，色彩飽合度高卻不刺眼。A680推動下的音樂，就是這樣不慍不火的精準推動每一個音符，音場愈大，愈能表現出它的深度與規模，卻也不會有衝過頭，或是有刺耳的感覺。
換上LP試試，阿卡多與萊比錫管弦樂團的貝多芬D大調小提琴協奏曲，A-680與LM675都現出細節豐富的特色，但味道卻截然不同，如果說LM675的聲音走向華麗璀燦，A-680則是圓潤通透，阿卡多的小提琴技藝從A-680中表現得流暢精湛，每次拉弦總能散發出細膩的光澤，呈現出高貴的質感，小提琴與交響交錯互動之間，展現出音樂的悸動，從A-680身上，可以聽到深遂的音場與寬大的交響規模，層次清晰、透明度、控制力都非常好，相對於LM675，在大編制交響時，收放之間就沒有A-680那麼輕鬆自在。
換上童安格「其實你不懂我的心」專輯，雖然我並不特別喜歡這位歌手、雖然這是一張將近二十年的老唱片，但我一直覺得寶麗金所出的LP版錄音比CD版要好聽得多，在第二首「讓生命去等候」，以簡單的節奏，搭配歌手演唱描述的故事，透過A-680在小音量推動下，歌曲的每個節奏段落都清楚浮現，淡淡的曲目中表現出迷人的憂傷的氣氛，從A-680中流洩出的樂音，好像在精緻的燭光下品嚐醇酒，讓人有一種無奈的感動。
結論與建議：
整體而言，A680的聲音表現庸容高貴，定位精準，聲音圓潤通透，解析力與控制力均佳，具有「沉穩、乾淨」的聲音特色，像是個飽學經論的謙謙君子，如果您喜歡挑戰柴可夫斯基的1812砲聲或殺手鼓的震撼，A-680不見得合適您，但如果您要聆賞充滿生命力的音樂，A-680絕對值得。
能夠先一步組裝、聆賞A-680這部優質機器，真的非常感謝IWDIY所提供的機會，在裝機過程中，對於IWDIY規劃此一產品的用心也非常感動，希望這樣好的套件，能儘快有更多人可以一同分享。不過，A-680也不是沒有可以更成長的空間，誠如我在裝機報告中所提到的一些小地方，諸如保險絲座、螺絲、搖柄開關等小地方，只要調整一下所附零件的規格，就更完美了；另外就是濾波電源的部份，相較於後段的每聲道六顆RIFA大水塘，前端的兩顆日製M牌小電容，感覺上有點寒酸，非常期待IWDIY能後續規劃A-680升級版，以滿足DIY一族無窮的慾望需求。
